Produktdaten: Ausführungen und Bestellschlüssel

Auf dieser Seite finden Sie unsere wichtigsten Bodenindikatoren mit den lieferbaren Ausführungen: Form, Maße, Befestigung, Oberfläche und Rutschhemmung. Jede Ausführung hat einen Bestellschlüssel. Den können Sie direkt in Ihr Leistungsverzeichnis oder Ihre Anfrage übernehmen, so ist eindeutig, welches Produkt gemeint ist.

So ist der Bestellschlüssel aufgebaut: Werkstoff / Typ / Maße / Befestigung. Beispiel: 1.4404 / KD / 35 / 5 / Stift ist eine Edelstahlnoppe mit Pyramidenoberfläche, 35 mm Durchmesser, 5 mm hoch, mit Stift zum Einbohren. Technische Zeichnungen schicken wir Ihnen gern zu. Welche Ausführung zu Ihrem Projekt passt, erklären die Produktübersicht und die Seite DIN 32984 einfach erklärt.

• Einzelnoppe aus Edelstahl 1.4404
• Leitstreifen aus Edelstahl 1.4404
• Noppenplatte aus Polyurethan
• Rippenplatte aus Polyurethan
• Stufenkantenprofil aus Aluminium

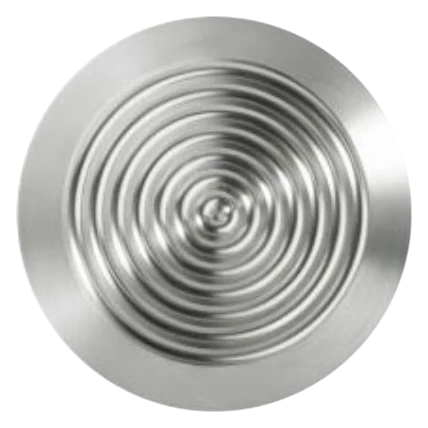

Einzelnoppe aus Edelstahl 1.4404 (V4A)

Merkmal	Ausführung
Werkstoff	Edelstahl 1.4404 (AISI 316L, V4A); dieselben Formen auch in Aluminium, Messing und Bronze
Typ: Kegelstumpf	KH glatt, K1 gerillt, K2 gerillt bis in die Flanke, KD Pyramide, KD3 Quadrat
Typ: Kuppel	KHR glatt, K1R gerillt, KDR Pyramide
Typ: mit Einlage	K‑TPU mit Polyurethan-Einlage, K‑PVC mit PVC-Einlage (R10, R11 oder R12), KP mit Antirutschband
Durchmesser	15, 25, 30, 35 oder 50 mm
Höhe	1,5 bis 5 mm; für Bodenindikatoren üblich 3 bis 5 mm
Befestigung	Stift angeschweißt, Stift aus dem Vollen gedreht, ohne Stift zum Kleben oder selbstklebend
Oberfläche	Standard, poliert, gestrahlt, PVD schwarz oder PVD gold
Rutschhemmung	bis R13 je nach Oberflächenstruktur
Einsatz	innen und außen
Bestellschlüssel	1.4404 / Typ / Durchmesser / Höhe / Befestigung, z. B. 1.4404 / KD / 35 / 5 / Stift

Leitstreifen aus Edelstahl 1.4404 (V4A)

Merkmal	Ausführung
Werkstoff	Edelstahl 1.4404 (AISI 316L, V4A); auch in Aluminium, Messing und Bronze
Typ: gerundete Rippe	P1 und P2 gerillt, PH glatt, PD1 und PD2 Pyramide, PD3 Quadrat, PD4 Raute
Typ: kantige Rippe	H P1 und H P2 gerillt
Typ: mit Einlage	P‑TPU mit Polyurethan-Einlage, P‑PVC mit PVC-Einlage (R10, R11 oder R12), PP mit Antirutschband
Breite	17, 20, 25, 30, 35 oder 40 mm
Länge	140, 280, 300, 400 oder 500 mm
Höhe	3 bis 5 mm
Befestigung	mit Stift, ohne Stift zum Kleben oder selbstklebend
Oberfläche	Standard, poliert, gestrahlt, PVD schwarz oder PVD gold
Rutschhemmung	bis R13 je nach Oberflächenstruktur
Bestellschlüssel	1.4404 / Typ / Breite / Länge / Höhe / Befestigung, z. B. 1.4404 / PD1 / 35 / 280 / 5 / Stift

Noppenplatte aus Polyurethan

Merkmal	Ausführung
Werkstoff	Polyurethan, UV-stabil
Typ und Format	K3 und K4: 300 × 300 mm, Noppen als Kegelstumpf (zwei Rasteranordnungen); K1: 412,5 × 450 mm, Kegelstumpf; K2: 413 × 450 mm, Kuppel
Gesamthöhe	5,5 mm
Farben	RAL 1003 Signalgelb, RAL 3001 Signalrot, RAL 5005 Signalblau, RAL 7004 Signalgrau, RAL 7015 Schiefergrau, RAL 7035 Lichtgrau, RAL 9003 Signalweiß, RAL 9004 Signalschwarz
Befestigung	selbstklebend oder ohne Klebeschicht zum Verkleben mit Montagekleber; draußen immer zusätzlich vollflächig verkleben
Rutschhemmung	geprüft R11 nach DIN 51130
Einsatz	innen und außen, Fußgängerverkehr
Bestellschlüssel	PU / Typ / Format / Farbe / Befestigung, z. B. PU / K3 / 300 × 300 / RAL 1003 / selbstklebend

Rippenplatte aus Polyurethan

Merkmal	Ausführung
Werkstoff	Polyurethan, UV-stabil
Typ und Format	P3 und P4: 300 × 300 mm; P1 und P2: 150 × 450 mm
Gesamthöhe	5,5 mm
Farben	RAL 1003 Signalgelb, RAL 3001 Signalrot, RAL 5005 Signalblau, RAL 7004 Signalgrau, RAL 7015 Schiefergrau, RAL 7035 Lichtgrau, RAL 9003 Signalweiß, RAL 9004 Signalschwarz
Befestigung	selbstklebend oder ohne Klebeschicht zum Verkleben mit Montagekleber; draußen immer zusätzlich vollflächig verkleben
Rutschhemmung	geprüft R10 nach DIN 51130
Einsatz	innen und außen, Fußgängerverkehr
Bestellschlüssel	PU / Typ / Format / Farbe / Befestigung, z. B. PU / P3 / 300 × 300 / RAL 9004 / selbstklebend

Stufenkantenprofil aus Aluminium

Merkmal	Ausführung
Werkstoff	Aluminium, eloxiert oder unbehandelt
Typ	ALH mit gerillter Trittfläche; ALH1 mit PVC-Einlage in der Trittfläche
Profil	Winkel 40 × 35 mm
Oberfläche	eloxiert C‑0 (Silber), C‑31 bis C‑34 (Hell- bis Dunkelbronze), C‑35 (Schwarz) oder unbehandelt
Einlage	PVC, rutschhemmend R10, R11 oder R12, in Kontrastfarben
Länge	nach Treppenbreite
Befestigung	zum Verkleben oder selbstklebend; Verschraubung auf Anfrage
Rutschhemmung	Profil geprüft R10; Einlage wahlweise R10 bis R12
Bestellschlüssel	Typ / Einlage / Oberfläche / Länge / Befestigung, z. B. ALH1 / R11 / C‑0 / 1200 / selbstklebend

Nachweise, Zeichnungen und Ausschreibungstexte

Die Prüfwerte zur Rutschhemmung finden Sie mit Prüfnorm unter Prüfberichte. Datenblätter, Ausschreibungstexte und CAD-Planungsblöcke gibt es unter Downloads. Technische Zeichnungen einzelner Ausführungen schicken wir Ihnen auf Anfrage.

Weiterführend: DIN 32984:2023–04 „Bodenindikatoren im öffentlichen Raum“ bei DIN Media.
