Die DIN 32984 ist das Regelwerk für Bodenindikatoren im öffentlichen Raum. Sie legt fest, wie Noppen und Rippen aussehen, wie hoch sie sind und wo sie liegen. Wer ein Blindenleitsystem plant, kommt an ihr nicht vorbei. Hier finden Sie das Wichtigste in verständlichen Worten, ohne Normendeutsch.
Zwei Strukturen, zwei Botschaften
Noppen: Achtung!

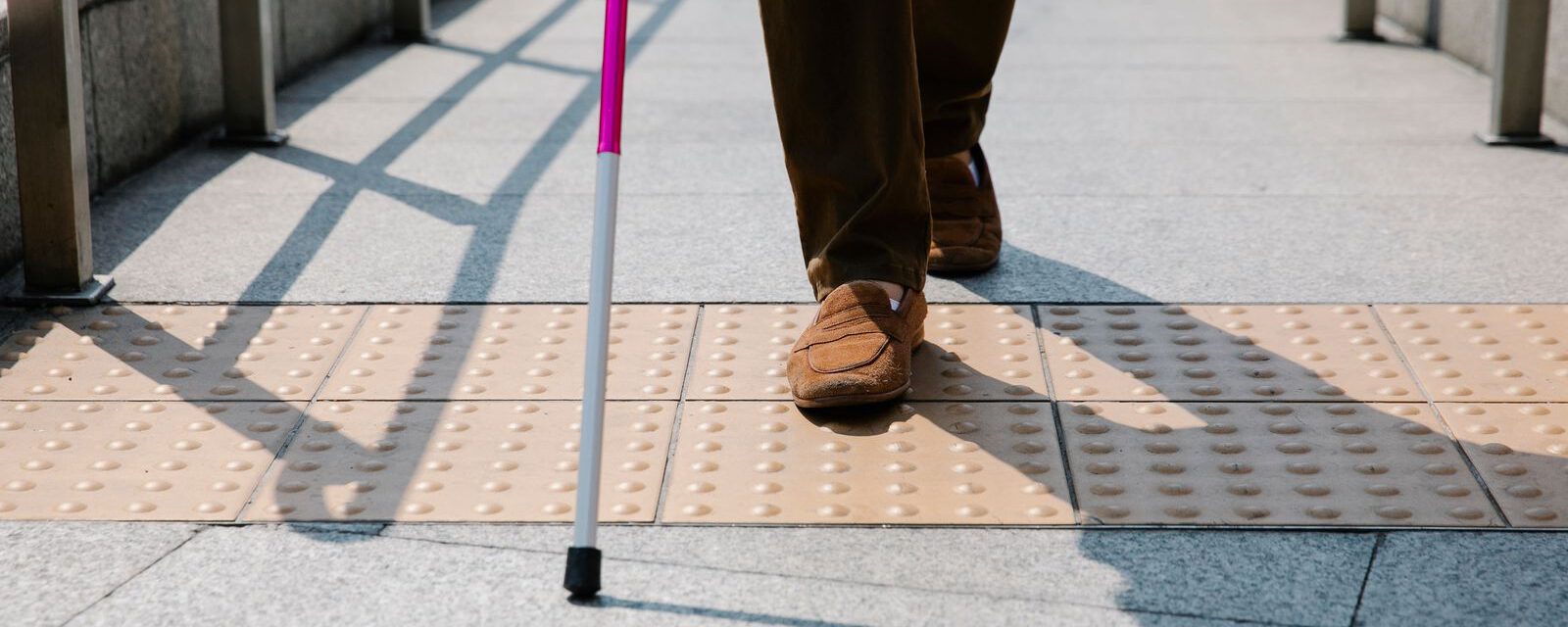

Noppen bilden Aufmerksamkeitsfelder und Abzweigfelder. Sie sagen: Hier ändert sich etwas, hier ist eine Treppe, ein Abzweig oder das Ende des Weges.
Rippen: Folge mir!
Rippen in Gehrichtung bilden Leitstreifen und führen. Rippen bilden außerdem Auffindestreifen, Richtungsfelder vor Querungsstellen und das Einstiegsfeld an Bushaltestellen.
Die wichtigsten Maße
| Was | Richtwert |
|---|---|
| Höhe der Struktur innen | etwa 3 bis 4 mm |
| Höhe der Struktur außen (bewittert) | etwa 4 bis 5 mm |
| Breite eines Leitstreifens | mindestens 30 cm |
| Abstand Leitstreifen zu Hindernissen | mindestens 60 cm, bei Sitzbänken und ähnlichem Mobiliar mehr |
| Abzweigfeld | vorzugsweise 90 × 90 cm, beengt 60 × 60 cm |
| Aufmerksamkeitsfeld vor Treppen | gesamte Treppenbreite, mindestens 60 cm tief |
| Auffindestreifen an Haltestellen | Rippen quer über die Gehbahn, etwa 60 bis 90 cm tief |
| Einstiegsfeld an Bushaltestellen | Rippen parallel zum Bord, in der Regel 120 × 90 cm |
| Kontrast zum Umfeld | Leuchtdichtekontrast K ≥ 0,4 (DIN 32975), prüfbar mit unserem Kontrastrechner |
Was hat sich 2020 und 2023 geändert?
Aktuell gilt die Ausgabe DIN 32984:2023–04. Sie hat die Fassung von Dezember 2020 abgelöst und vor allem Abbildungen, Maße und einzelne Felder präzisiert. Die wichtigste inhaltliche Neuerung stammt aber schon von 2020: Damals wurde unter anderem die Anordnung der Noppen angepasst. Die diagonale Anordnung ist jetzt der Regelfall, die rechtwinklige nur noch eine Ausnahme, etwa bei Einfräsungen in Naturstein. Der Grund: Diagonale Noppen lassen sich mit Rollstuhl und Rollator leichter überrollen und werden mit dem Langstock besser erkannt.
Ist die DIN 32984 Pflicht?
Normen sind zunächst freiwillige Empfehlungen. Verbindlich werden sie, wenn ein Gesetz, eine Verordnung oder ein Vertrag auf sie verweist, etwa über eingeführte technische Baubestimmungen oder eine Ausschreibung. Auch ohne direkten Verweis spielen sie eine Rolle: Im Streitfall ziehen Gerichte Normen heran, um zu prüfen, ob nach den anerkannten Regeln der Technik gearbeitet wurde. Wer sich an die DIN 32984 hält, ist also auf der sicheren Seite.
Verwandte Normen und Regelwerke
- DIN 18040–1, ‑2, ‑3: barrierefreies Bauen für öffentlich zugängliche Gebäude, Wohnungen und den Verkehrs- und Freiraum
- DIN 32975: visuelle Kontraste im öffentlichen Raum
- ISO 23599: internationale Norm für taktile Bodenindikatoren
- H BVA der FGSV: Hinweise für barrierefreie Verkehrsanlagen
- Österreich: ÖNORM V 2102 (aktuelle Ausgabe 2018-08, früher ÖNORM V 2102–1)
- Schweiz: Merkblatt 114 Leitliniensystem. Hier werden ausschließlich Rippen verwendet, keine Noppen.
Normgerechte Produkte
Unsere Bodenindikatoren gibt es in den Höhen für innen und außen, mit diagonalem Noppenraster und in Farben für einen ausreichenden Kontrast. Mehr in der Produktübersicht und unter Planung und Montage.
Für Planer: Ausschreibungstexte, Datenblätter und CAD-Planungsblöcke (DXF) kostenlos herunterladen.
Häufige Fragen
Was regelt die DIN 32984?
Sie regelt Form, Maße, Anordnung und Einsatz von Bodenindikatoren wie Noppen und Rippen im öffentlichen Raum, damit blinde und sehbehinderte Menschen sich sicher orientieren können.
Wie hoch müssen Noppen und Rippen sein?
In Gebäuden etwa 3 bis 4 mm, im bewitterten Außenbereich etwa 4 bis 5 mm.
Warum werden Noppen diagonal angeordnet?
Diagonal angeordnete Noppen lassen sich mit Rollstuhl und Rollator leichter überrollen und werden mit dem Langstock besser erkannt. Seit der Fassung 2020 ist das der Regelfall.
Ist die DIN 32984 rechtlich verbindlich?
Nicht automatisch. Sie wird verbindlich, wenn Gesetze, Verordnungen oder Verträge sie vorschreiben. Im Streitfall gilt sie als anerkannte Regel der Technik.
